2BV水环式真空泵

2BV水环式真空泵

2BV型水环式真空泵是水环泵中真空度相对较高的真空泵产品,真空度可达-0.097MPa,它采用机泵同轴直联式设计,可靠性高,易于安装和维护,比传统真空泵体积少30%。

专业服务:
服务热线: 021-68081085
手机热线: 13310016839
电子邮件: 1214742121@qq.com

在线服务:
点击这里给我发消息

2BV水环式真空泵 产品介绍

概述:
    2BV系列真空泵是在我国传统水环真空泵的基础上,采用新技术开发的升级换代产品。它采用机泵同轴直联式设计,可靠性高,易于安装和维护,比传统真空泵体积少30%。它运行平稳、噪音低于62分贝,具有自吸能力,便于操作。因采用了无油设计,使它基本上免于维护,因为采用了机械密封从而消除了泄漏。该泵配的气水分离器50%的工作液可循环使用,减少了污染,降低了运行成本。该泵采用青铜叶轮,提高了泵的耐腐蚀性。根据用户要求,采用不锈钢材质,泵会在恶劣的环境下正常运转。因而广泛适用于化工、医药、食品、造纸、钢铁等行业。

2BV水环式真空泵的用途及使用范围:
   2BV系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封,具有结构简单,安装简捷、无油、安全可靠等特点。
     2BV系列水环真空泵适于抽除气体和湿润蒸汽,吸气压力可达到33mbar绝压(97%真空度),当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,2BV水环式真空泵如配大气喷射器吸气压力可达10mbar,喷射器可直接安装在真空泵吸气口上,作为压缩机使用时,其压力大至0.26MPa(绝压)。
   2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。



2BV水环式真空泵的工作原理:
   2BV水环式真空泵如图(1)所示叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,2BV水环式真空泵水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,2BV水环式真空泵就连续不断地抽吸或压送气体。
   2BV水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
   当2BV水环式真空泵排出的气体不再利用时,在2BV水环式真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证泵能达到所要求的技术要求和性能指标。

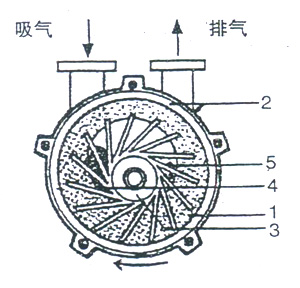

1、水环。2、泵盖。3、叶轮。4、吸气口。5、排气口
图1 水环真空泵及压缩机工作原理图




 当2BV水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入2BV水环式真空泵内。压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水.以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达能技术指标,满工艺要求。

真空泵性能参数:

产品型号
极限压力
Mbar(Pa)
大气量
M3/min
功 率
KW
转 速
Rpm
水耗量
L/min
噪 声
dB(A)
重 量
Kg
2060
33(3300)
0.45
1.1
2880
~2
62
20
2061
33(3300)
0.87
1.5
2880
~2
65
22
2070
33(3300)
1.33
2.35
2880
~2.5
66
31
2071
33(3300)
1.83
3.85
2880
~4.2
72
42
5110
33(3300)
2.75
4
1450
~7
63
78
5111
33(3300)
3.83
5.5
1450
~8.5
68
100
5121
33(3300)
4.68
7.5
1450
~10
69
145
5131
33(3300)
6.68
11
1450
~15
73
165
5161
33(3300)
8.3
15
970
~20
74
252
6110
33(3300)
2.75
4
1450
~7
63
107
6111
33(3300)
3.83
5.5
1450
~8.5
68
142
6121
33(3300)
4.68
7.5
1450
~10
69
198
6131
33(3300)
6.68
11
1450
~15
73
238
6161
33(3300)
8.3
15
970
~20
74
350

  注:1、表中所列数据在下列技术条件下测出:
     ① 大气压力101325Pa(1013mbar)
     ② 进水温度15℃
     ③ 吸入空气温度20℃
     ④ 空气相对湿度70%
     2、 性能允许偏差±10%

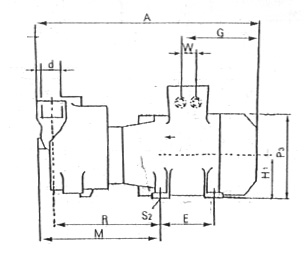

2BV水环式真空泵的安装尺寸:



型号 A B B1 H1 H2 H3 H4 H6 E P2 P3 R M S2 W1 W2 W3 d N3.0 N4.2 N8.7
2060 455 186 140 90 118 126 195 37.5 100 250 180 217 244 Φ10 110 26 21 G1″ G3/8″ G1/4″ G3/8″
2061 476 186 140 90 118 195 195 37.5 100 250 180 236 263 Φ10 110 26 21 G1″ G3/8″ G1/4″ G3/8″
2070 545 223 160 222 100 128 222 33 140 270 203 252 280 Φ12 110 33 27 G1″ G3/8″ G1/4″ G3/8″
2071 566 223 234 140 112 140 234 45 190 300 225 278 309 Φ12 110 33 37 G1″ G3/8″ G1/4″ G3/8″

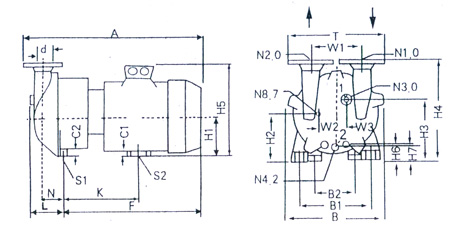

型号 A B B1 B2 C1 C2 H1 H2 H3 H4 H5 H6 H7 F K L N T S1 S2 d1 d2 d3 d4 d5 W1
5110 637 325 255 190 41 26 140 156 202 361 328 38 57 464 320 130 92 340 Φ12 Φ12 19 160 123 97 52 180
5111 672 325 265 290 38 26 150 166 212 371 363 48 68 500 325 130 92 340 Φ12 Φ12 19 160 123 97 52 180
5121 771 347 265 290 36 26 150 167 217 385 363 39 60 584 410 147 97 382 Φ12 Φ12 19 182 142 113 67 200
5131 840 377 300 335 35 30 175 194 249 427 435 53 76 659 440 147 103 382 Φ12 Φ12 19 182 142 113 67 200
5161 1044 479 370 389 52 30 210 225 303 521 485 51 80 808 570 201 138 450 Φ15 Φ15 22 200 156 130 80 250

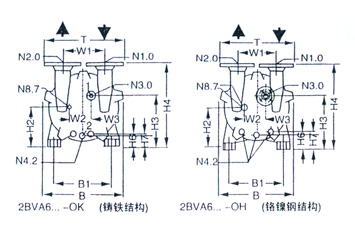

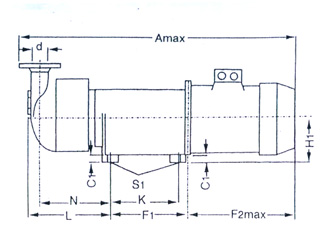

型号 Amax B B1 C1 F1 F2max H1 H2 H3 H4 H6 H7 K L N
6110-H..0 1097 330 255 26 291 446 160 173 223 381 58 77 319 319 281
6110-K..0 1190 330 255 26 291 540 160 173 223 381 58 77 319 319 281
6111-K..0 1291 330 279 26 360 500 180 196 242 401 78 97 349 349 311
6121-K..0 1332 351 279 26 361 540 180 197 247 415 69 90 384 384 340
6131-K..0 1525 382 320 26 461 615 215 234 287 467 93 116 405 405 353
6161-K..0 1680 484 320 26 461 705 230 230 310 526 56 85 477 477 413

2BV水环式真空泵的启动及停车
   1、水环真空泵启动
   水环真空泵长期停车的泵在开动以前,必须用手转动数圈,以证实水环真空泵内没有卡住或其它损坏现象。
   水环真空泵启动按以下顺序进行(参见图5)
   (1)打开排气管阀门。
   (2)启动电动机(应注意电机的正反转)
   (3)迅速打开图5供水管2。逐渐增加供水量,至供水量符合规定要求为止,(应注意不要干运行真空泵)。
   2、水环真空泵停车
   水环真空泵停车按以下顺序:
   (1)(如进气管有阀门)关闭进气管上的阀门。
   (2)关闭供水管2,并迅速关停真空泵。
   (3)停车后应将泵腔内的水放掉,以免再次启动时,会造成叶片与泵轴断裂。

2BV水环式真空泵的维护
   1、2BV型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮,随气体和工作液进入泵腔的灰尘颗粒,可通过2BV型水环式真空泵泵底部的冲洗口冲洗掉。
   2、如果用硬水作工作液,须经软化,或在一定周期内用溶液清洗泵。
   3、2BV型水环式真空泵电动机常工作的轴承比周围温度高15℃~20℃,高不允许超过55℃~60℃,正常工作的轴承每年应装油1-2次,每年至少清洗轴承一次,并将润滑油全部更换。
   4、2BV型水环式真空泵采用的机械密封,出现泄漏现象,应检查机械密封的动、静环是否已损坏,或是密封圈已老化,如出现上述情况,均需更换新零件。

2BV水环式真空泵的故障和消除方法

2BV型水环式真空泵故障现象 2BV型水环式真空泵可能原因 2BV型水环式真空泵排除方法
2BV真空泵电机不起动;无声音 两根电源线断裂 检查接线
电机不起动;有嗡嗡声 一根接线断,电机转子堵转
叶轮故障
电机轴承故障
必要时排空清洁泵,修正叶轮间隙
换叶轮
换轴承
电机开动时,电流断路器跳闸 绕组短路
电机过载
排气压力过高
工作液过多
检查电机绕组
降低工作液流量
降低排气压力
减少工作液
消耗功率过高 产生沉淀 清洁、除掉沉淀
2BV真空泵不产生真空 无工作液
系统泄漏严重
旋转方向错
检查工作液
修复泄漏处
更换两根导线改变旋转方向
2BV真空泵真空度太低 泵太小
工作液流量太小
工作液温度过高(<15℃)
磨蚀
系统轻度泄漏
密封泄漏
用大一点的泵
加大工作液流量
冷却工作液,加大流量
更换零件
修复泄漏处
检查密封
2BV真空泵尖锐噪声 产生气蚀
工作液流量过高
联接气体蚀保护件
检查工作液,降低流量
2BV真空泵泄漏 密封垫坏 检查所有密封面
